Præcision, renhed og trykkontrol er de ukendte helte inden for højpålidelig elektronikfremstilling. Når du dispenserer ledende klæbemidler, rød SMT-lim eller UV-hærdende indkapslingsmidler på et højhastigheds-samlebånd, er hardwaren, der holder din væske, lige så kritisk som selve den kemiske formulering. Substandard emballage introducerer luftindfangning, viskositetsdrift og dysetilstopning - de nøjagtige fejltilstande, der afsporer linjer med overflademonteringsteknologi (SMT).
Konstrueret til præcisionsdispensering, bygger Contriu Plastic Old US Style limcylinder kløften mellem rå kemisk ydeevne og ensartet dispenseringsudførelse.
1. Anatomy of Precision: Hvorfor "Old US Style"-design dominerer SMT-linjer
"Old US Style"-konfigurationen forbliver et industristandard benchmark for pneumatisk væskedispensering på grund af dens robuste pneumatiske tætningsintegritet og universelle kompatibilitet med standardadaptersamlinger, luftledninger og automatiserede dispenseringsrobotter.
● Gevindstabilitet og lufttæthed: Med robust, præcisionsstøbt gevind forhindrer Contriu-cylindre tryklækage under høje luftimpulser. Dette sikrer ensartet volumetrisk levering skud efter skud.
● Vægglathed og forskydningsreduktion: De indvendige tøndevægge gennemgår en avanceret sekundær poleringsbehandling. Dette minimerer væskeforskydningsspændingen og forhindrer meget fyldte væsker som ledende klæbemidler og termiske grænsefladematerialer (TIM'er) i at adskilles under højtryksekstrudering.
● Zero-Draft Precision: Den indvendige diameter opretholder en streng cylindrisk tolerance fra top til bund, hvilket sikrer, at viskerstempelet bevæger sig jævnt uden at fange eller forårsage mikroluftspalter.
2. Materiale- og farveteknik: Matchende kemi til UV- og lysbeskyttelse
Forskellige elektroniske indkapslingsklæbemidler reagerer negativt på omgivende lys, fugt og kemisk udvaskning. Contriu cylindre er konstrueret i specifikke materialekvaliteter for at beskytte følsomme formuleringer.

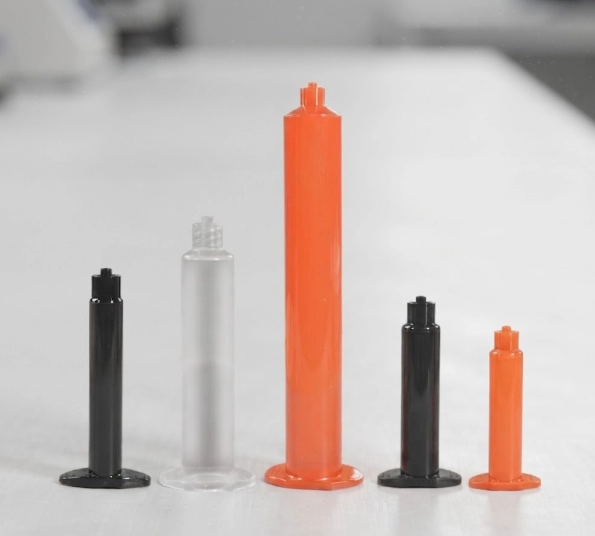

Cylinder farve / materiale | Målkemi og applikationer | Vigtig funktionel fordel |
Klar/gennemsigtig | Almindelige flusmidler, smøremidler, konforme malinger og ikke-lysfølsomme epoxier. | Giver operatører mulighed for at overvåge væskeniveauer visuelt i realtid og tjekke for luftbobler. |
Rav (UV-blokering) | Generel UV-beskyttelse, fugtfølsomme silikoner og lyshærdelige cyanoacrylater. | Blokerer skadelige UV-bølgelængder og tillader samtidig kontrol af omgivende lys med lavt energiniveau. (Bemærk: Anbefales ikke til ekstrem langtidsopbevaring af aktive UV-harpikser). |
Sort (Uigennemsigtig / Lystæt) | UV-klæbemidler, lyshærdende strukturelle akryler og lysfølsomme anaerobe forbindelser. | Giver absolut optisk blokering for at forhindre for tidlig polymerisering eller kemisk nedbrydning inde i cylinderen. |
3. Anvendelsesmatrix: Optimering af Contriu-cylindre til SMT og elektronisk samling
Valg af den rigtige cylinderkapacitet og -farve sikrer problemfri integration på tværs af forskellige SMT- og halvlederpakke-workflows.
Surface Mount Technology (SMT) og rød lim dispensering
Til højhastighedsdispensering af SMT overflademonteret rødt klæbemiddel (epoxybaseret termisk hærdende klæbemiddel, der bruges til at holde komponenter inden bølgelodning), er pneumatisk trykstabilitet altafgørende. Contrius konsekvente tøndestørrelse forhindrer haledannelse, snoring og dannelse af satellitdråber.
Elektronisk indkapsling og indkapsling
Ved dispensering af todelt eller enkeltdelt elektronisk indkapslingslim omkring sarte trådbindinger, mikrocontrollere eller transformere, er luftfri levering afgørende. Brug af Contriu klare eller ravgule cylindre med lavfriktionsstempler sikrer glatte perler uden hulrum, der senere kan fange fugt.
Ledende klæbemidler og mikroloddemidler
Sølvfyldte ledende klæbemidler og mikro-elektroniske flusmidler kræver høj kemisk resistens. De jomfruelige polyethylen/polypropylenblandinger, der anvendes i Contriu-cylindre, forhindrer migration af blødgørere og kemisk korrosion, hvilket beskytter de elektriske egenskaber af ledende fyldstoffer.
4. Bedste praksis for defektfri dispensering
For at maksimere ydeevnen af din dispenseringsproces med Contriu-cylindre skal du overholde disse tekniske retningslinjer:
● Centrifugal afluftning (centrifugering): Centrifuger altid fyldte cylindre før montering på robotten for at uddrive mikroskopiske luftbobler, der er fanget under påfyldningsprocessen.
● Korrekt stempelvalg: Tilpas væskeviskositeten med den korrekte viskerstempeltype (f.eks. tætsiddende flade viskere til flusmidler med lav viskositet versus dobbeltlæbeviskere til termiske pastaer med høj viskositet).
● Pneumatisk linjekonditionering: Sørg for, at der tilføres tør, filtreret trykluft til dispenseringscontrolleren for at forhindre fugtkontamination inde i cylinderen.
● torage-protokoller: Opbevar gule og sorte cylindere i klimakontrollerede miljøer, undgå direkte termiske spidser, der kan ændre væskens viskositet.
Konklusion
Maksimering af First Pass Yield (FPY) i moderne SMT-montage kræver optimering på alle mikroniveauer i produktionskæden. Ved at integrere Contriu Plastic Old US Style limcylindre, der er skræddersyet til dine specifikke kemiske krav – uanset om de er klare, ravgule eller uigennemsigtige sorte – eliminerer du mikrovariationer, forhindrer for tidlig UV-hærdning og garanterer fejlfri elektronisk indkapsling.
