Ved præcisionsfremstilling kan en lille inkonsekvens i klæbemiddel- eller væskepåføring skabe et overraskende dyrt produktionsproblem. Overskydende materiale kan forurene tilstødende komponenter, utilstrækkelig klæbemiddel kan svække en binding, og inkonsekvent dispensering kan føre til omarbejdelse eller afviste samlinger. Efterhånden som elektroniske komponenter bliver mere kompakte og automatiserede produktionslinjer kræver større repeterbarhed, skal producenter være mere opmærksomme på designet af hver del i væskeleveringssystemet.
En tilpasset konisk præcisionsnål kan hjælpe med at løse disse udfordringer ved at matche dispenseringsspidsens geometri til materialet, emnet og produktionsprocessen. For producenter er målet ikke blot at bruge en finere nål, men at opnå pålideligt flow, nøjagtig placering og ensartede resultater under virkelige driftsforhold.
1. Hvorfor standarddispenseringsnåle måske ikke opfylder produktionsbehovene
Standard dispenseringsnåle er praktiske til generelle anvendelser, men en fast spidsgeometri passer muligvis ikke til enhver klæbemiddel, komponent eller dispenseringsvej. En nål, der fungerer godt med en væske med lav viskositet, kan skabe overdreven modstand, når den bruges med et tykkere materiale. En spids, der er for stor, kan afsætte overskydende væske, mens en åbning, der er for lille, kan øge dispenseringstrykket eller gøre tilstopning mere sandsynlig.
Disse problemer er særligt relevante ved elektroniksamling, præcisionslimning, produktion af bilkomponenter og industriel tætning. Producenter skal muligvis påføre små mængder epoxy, UV-klæbemiddel, smøremiddel, loddepasta eller fugemasse uden at sprede materiale på nærliggende overflader.
En konisk nål har en tilspidset spids, der indsnævres mod dispenseringsudløbet. Afhængigt af dets geometri og dimensioner kan dette design give bedre adgang til begrænsede områder og understøtte kontrolleret materialeplacering. Tilspidsningen alene garanterer dog ikke nøjagtighed. Den indvendige diameter, udløbsstørrelse, nålængde, materialeegenskaber og dispenseringsparametre skal arbejde sammen.
2. Matchende nålegeometri til væskeadfærd
En af de vigtigste udvælgelsesfaktorer er væskens viskositet. Væsker med lav viskositet flyder relativt let, mens klæbemidler og pastaer med høj viskositet generelt kræver større kraft for at bevæge sig gennem en smal passage. Nogle materialer er også forskydningsfølsomme, temperaturafhængige eller tilbøjelige til at hærde efter eksponering for luft eller lys.
At vælge en nål udelukkende baseret på dens måler kan derfor føre til inkonsistente resultater. Ingeniører bør overveje følgende faktorer sammen:
● Indvendig diameter og udløbsstørrelse: Disse påvirker strømningsmodstanden og mængden af materiale, der kan passere gennem spidsen.
● Konisk geometri: Overgangen mod udløbet påvirker den indre strømningsvej og skal passe til materialet og det nødvendige dispenseringsmønster.
● Nålængde: Længere væskebaner kan øge modstanden og kan påvirke responsen under dispensering.
● Materialekompatibilitet: Nålen og dens tilslutningskomponenter skal kunne modstå væskens kemiske egenskaber.
● Dispensering af tryk og cyklustid: Den valgte geometri skal fungere inden for udstyrets praktiske tryk- og tidsgrænser.
Afprøvning med det faktiske produktionsmateriale er afgørende. Et design, der fungerer godt med en referencevæske, kan opføre sig anderledes med en fyldt epoxy, hurtighærdende klæbemiddel eller slibende formulering.
3. Reduktion af defekter i automatiseret dispensering
Automatiseret produktion afhænger af gentagelige resultater på tværs af tusindvis af dispenseringscyklusser. Selv mindre variationer i udløbet, forbindelsen eller den indvendige overflade kan bidrage til inkonsekvente aflejringer, dryp, snoring eller materialeophobning ved spidsen.
Når man diagnosticerer disse problemer, bør producenterne se ud over selve nålen. Dispenseringstryk, ventiltiming, væsketemperatur, materialealder, afstand mellem dyse og emne og tilbagesugning kan alle påvirke den endelige aflejring. Et nåleskift kan hjælpe, men det bør vurderes som en del af hele dispenseringsprocessen.

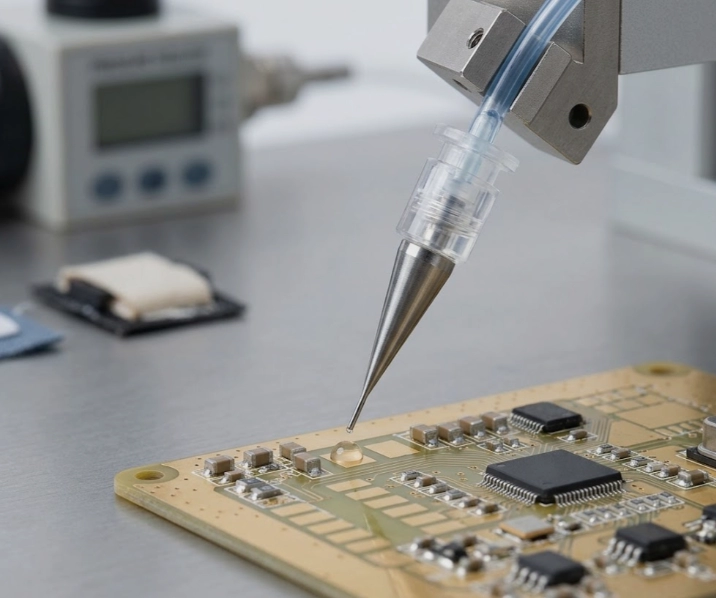

For eksempel, når der påføres klæbemiddel i nærheden af små elektroniske komponenter, kan en passende konisk spids hjælpe operatører med at nå snævre rum og samtidig begrænse unødvendig kontakt med tilstødende dele. Ved præcisionslimning kan den korrekte udløbsgeometri også hjælpe med at kontrollere vulstens placering. Resultatet afhænger stadig af procesvalidering og konsistente udstyrsindstillinger.
Produktionshold bør spore afsætningsdimensioner, placeringsnøjagtighed, defektfrekvens og rengøringsintervaller under forsøg. Disse mål giver et stærkere grundlag for valg af nål end visuel inspektion alene.
4. Når tilpasning bliver umagen værd
Tilpasning er værd at overveje, når standardnåle gentagne gange ikke opfylder proceskravene, eller når udskiftning af produktionsarmaturen ville være dyrere end at tilpasse dispenseringskomponenten.
En tilpasset konisk præcisionsnål kan specificeres i henhold til den nødvendige længde, udløbsdimensioner, konisk geometri, tilslutningstype og den tilgængelige installationsplads. For automatiseret udstyr er dimensionskonsistens særlig vigtig, fordi dispenseringsvejen og de programmerede koordinater er designet omkring en defineret værktøjsgeometri.
Før købere anmoder om et brugerdefineret design, bør købere udarbejde en praktisk specifikation: væskenavn og viskositetsinterval, målaflejringsstørrelse, substratgeometri, dispenseringstryk, cyklusfrekvens, påkrævet forbindelse og eventuelle relevante kemiske eller miljømæssige forhold. Prøvedele, tegninger og fotografier af applikationen kan hjælpe med at afklare begrænsninger.
Prototypetest skal derefter verificere flowkonsistens, lækage, dispenseringsrepeterbarhed og kompatibilitet med det eksisterende udstyr. Tilpasning skal løse et dokumenteret produktionsproblem frem for at indføre unødvendig kompleksitet.
5. Valg af en produktionspartner for langsigtet konsistens
En nål, der klarer sig godt i et enkelt forsøg, skal også forblive egnet til gentagen produktion. Købere bør vurdere dimensionskontrol, materialesporbarhed, hvor det er nødvendigt, forbindelsespålidelighed, batchkonsistens og leverandørens evne til at forstå applikationsspecifikke krav.
Contriu leverer industrielle dispenseringskomponenter, herunder koniske tilspidsede dispenseringsnåle og andre præcisionsvæskeleveringsløsninger. Dets industrielle produktsortiment tjener applikationer, hvor nålegeometri og udstyrskompatibilitet er vigtige overvejelser. Købere, der vurderer en tilpasset konisk præcisionsnål, bør bekræfte de tilgængelige specifikationer og diskutere den påtænkte væske, driftsbetingelser og nødvendige dimensioner med leverandøren.
Den rigtige evalueringsproces tager hensyn til den samlede produktionsydelse – ikke kun købsprisen. Pålidelig dispensering kan hjælpe med at reducere materialespild, rengøringsafbrydelser og undgåelig efterbearbejdning, forudsat at nålen er korrekt tilpasset processen.
Konklusion
Tilpassede koniske præcisionsnåle er mest nyttige, når producenter har brug for bedre kontrol over væskeplacering, adgang til begrænsede områder eller kompatibilitet med en specifik produktionsopsætning. Deres ydeevne afhænger af mere end spidsens form: væskeadfærd, udløbsdimensioner, udstyrsindstillinger og produktionskonsistens påvirker alle resultatet.
Ved at definere dispenseringsproblemet klart og validere nålen under faktiske produktionsforhold, kan producenter træffe mere informerede beslutninger, forbedre processens repeterbarhed og reducere undgåelige defekter. For applikationer, der ikke kan løses effektivt med standardspecifikationer, kan Contriu betragtes som en leverandør til drøftelse af applikationsspecifikke dispenseringsnålekrav.
